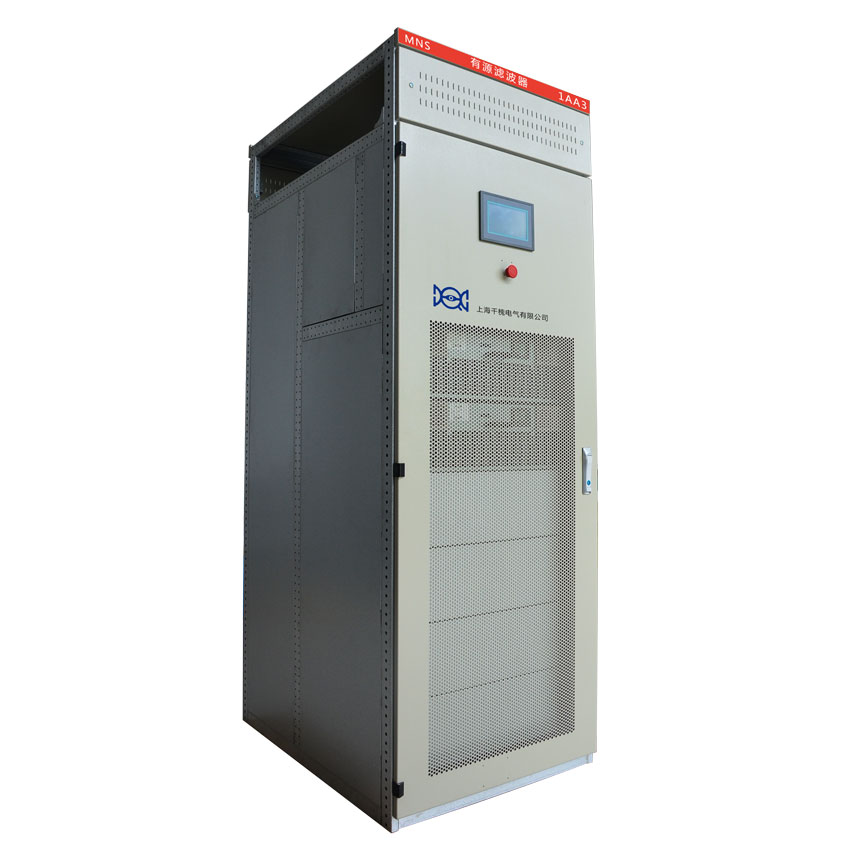

QHAPF系列690V第六代有源滤波器APF
千槐电气的QHAPF有源电力滤波装置（APF），性价比较优。APF主电路为IGBT功率变换器，采用基于瞬时无功功率理论的检测技术，自动跟踪电网谐波变化，具有高可控性和快速响应性。克服了传统无源滤波器的滤波效果差、容易发生谐振、只能滤除固定次谐波等缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
|
|
|
APF（A） |
SVG/SPC（kvar） |
||||||
|
规格 |
模块规格 |
15/30 |
50 |
75 |
100 |
150 |
15/30 |
50 |
100/150 |
|
模块尺寸（W*H*D） |
480*200*530 |
\ |
480*200*530 |
\ |
|||||
|
\ |
680*200*530 |
\ |
680*200*530 |
||||||
|
可并联数量 |
15 |
||||||||
|
输入 |
工作电压 |
400V/690V（-20% ~ +15%） |
|||||||
|
工作频率 |
50Hz（-10% ~ +10%） |
||||||||
|
电流互感器 |
100:5 ~ 10000:5 |
||||||||
|
输出 (宽*深) (注2)
|
600*600柜体 |
Power ≤ 150A |
Power ≤ 100kvar |
||||||
|
800*600柜体 |
Power ≤ 300A |
Power ≤ 200kvar |
|||||||
|
600*800柜体 |
|||||||||
|
800*800柜体 |
Power ≤ 900A |
Power ≤ 600kvar |
|||||||
|
功能 |
补偿谐波 |
2-65次 |
2-13次（额定电流的50%） |
||||||
|
谐波滤除率 |
>97% |
||||||||
|
补偿无功 |
-1~+1可调 |
||||||||
|
补偿三相不平衡 |
100%不平衡完全补偿 |
||||||||
|
显示 |
彩色触摸屏（中文） |
模块5.7吋，柜子8吋 |
|||||||
|
通讯 协议 |
通讯方式 |
RS232、RS485、Modbus、TCP/IP、GPRS可选 |
|||||||
|
通讯接口 |
RS485，网口 |
||||||||
|
上位机软件 |
有，所有参数可通过上位机设置 |
||||||||
|
故障报警 |
有，最多可记录500条报警信息 |
||||||||
|
监控 |
支持各模块独立监控/整机集中监控 |
||||||||
|
技术 指标 |
瞬时响应时间 |
<100μs |
|||||||
|
全响应时间 |
<10ms |
||||||||
|
有功损耗 |
<2.0% |
||||||||
|
散热方式 |
智能风冷 |
||||||||
|
噪声 |
<60dB |
||||||||
|
采样/控制频率 |
160kHz |
||||||||
|
等效开关频率 |
40/80kHz |
||||||||
|
电流环截止频率 |
4kHz |
||||||||
|
保护功能 |
过压、欠压、过热、过流、短路等二十余种保护 |
||||||||
|
CT安装位置 |
负载侧/电网侧 可选 |
||||||||
|
机械 特性 |
壁挂尺寸 |
壁挂与模块尺寸相同 |
|||||||
|
模块重量 |
25kg（<=75A/50kvar） 50kg（>=100A/100kvar） |
||||||||
|
颜色 |
细橘纹，国标7035 |
||||||||
|
环境 要求 |
工作温度 |
-10℃~+45℃ |
|||||||
|
海拔 |
<5000米（1000米以上，每增加100米功率降低1%使用） |
||||||||
|
相对湿度 |
<95% 无凝露 |
||||||||
|
防护等级 |
IP20（更高防护等级可定制） |
||||||||
|
柜型尺寸 |
常用 |
GGD-GCK-GCS-MNS-BLOCKSET-8PT-OKKEN-ARTU |
|||||||
|
宽*深*高mm |
600-800-1000*600-800-1000*2200 |
||||||||
QHAPF系列有源滤波器APF解决的问题：
电网中大量存在的非线性电力电子设备和冲击性、波动性负荷（例如电弧炉、大型轧钢机和电力机车等），给电力系统带来了日益严重的电能质量问题，甚至威胁电力系统和用户设备的正常运行。特别是对那些高度自动化的用电设备，每年因电能质量问题要承受巨大的经济损失。常见的用电电能质量问题主要包括：无功电流、电流谐波、电流三相不平衡。其中以电流谐波造成的危害为主。
