代码	功能	预定义	代码	功能	预定义	代码	功能	预定义
87T	双斜率比率制动差动	0B	87	差动速断	0B	50P1（27、 47）	相定时限过流保护（一段）（可选电压闭锁）	B
50P2(27、 47)	相定时限过流保护（二段）（可选电压闭锁）	B		I0过流保护（两段 /反时限）	B		非电量保护（温度等信号输入）	0B
	匝间短路保护	0B	64G	100%定子接地保护	0B	24	过励磁保护	0B
32R	逆功率保护	0B		过负荷	B	64E	转子二点接地保护	0B
40	失磁保护	0B	59	过电压	B	27	低电压	B
	CT断线	B	50G	控制回路断线告警	B	59N	零序电压	B

·断电保持

电源失电50ms后，装置产生失电SOE，并保存重要数据。间隙中断，100ms内的电源(220Vdc或Vac)失电情况下，装置不失电。

·保护定值切换

可存储4组保护定值，存在非易失存储器中。可通过面板和通讯方式进行切换。

·通讯功能

PD7G配备2个标准接口：位于面板的RS-232接口和位于背板的RS-485接口。

RS-485通讯规约：IEC60870-5-103，Modbus RTU。可选1个或2个以太网口，ModbusTCP/IP，可选

1个光纤接口，ModbusTCP/IP协议，可选1个Profibus接口，Profibus-DP协议。不同通讯口可设定不同规约，可以同时运行。

·精准的校时

可选IRIG-B码校时：精度达到±1ms

·顺序事件记录

提供用于分析的SOE信息有100条，SOE按先进先出的原则记录，时间分辨率为1ms。SOE除了记录各种保护动作信息外，还记录经过滤波的开入变位，以及其它有助于事故分析的信息，包括装置上电、装置掉电、装置复位、信号复归、遥控操作、修改保护定值、装置自检错误等信息。

·测量

测量值

·3相机端电压和电流

·3相中性点电流

·零序电流和零序电压

·匝间保护专用零序电压

·可编程功能

通过相配套的PLPShell®软件包就可以在Windows环境下对装置进行图形化编程。

可编程资源

· 30 余种保护元件、时间元件、方向元件及与门、或门非门等逻辑元件

· 16/32 路开关量输入

· 20 个遥控标志

· 数十个交流采集及计算量

· 79 个保护投退控制字

· 9 路或 15 路属性可配置的开关量输出 (ALARM 为表示装置故障的常闭输出 )

· 8 个属性可配置的单色 LED

· 故障录波触发作为编程的输出资源

· 40 个中间变量

· 126 个用户定值

保护元件

· 过压元件 · 欠压元件 · 过流元件 · 欠流元件

· 比较元件 · 过热元件

· 比率差动元件 · 转子二点接地保护元件

· 反时限元件 ( 依据 IEC2555 和 BS142 特性 )

· 匝间断路保护元件 · 失磁保护元件

· 100% 定子接地保护元件

时间元件

· 延时启动元件

· 延时启动延时返回元件

· 脉冲时间元件

·I/O接口

7路交流电流输入：接入发电机端/中性点保护电流和零序电流。5路交流电压输入：可选接入机端电压和零序电压。开关量输入：提供交直流两用16路DI，可扩充到32路。开关量输出：标配10路，DO1~DO9均可接入控制回路，前四路可直接接分合闸回路。防跳回路：可选装置外挂防跳盒M200。可选3路4~20mA/1~5V直流量输入。可选1路4~20mA直流量输出。直流模拟量输入/输出精度：3%。

·软件

专用调试设定软件PLPShell®，使用该软件可以组合输入，设定逻辑，控制输出、指示灯等。可实时监控数据、显示相角矢量图、显示状态、显示SOE事件和故障录波图，方便用户在出厂前或在现场进行装置的设定、调试和修改工作。面板的通讯接口用于与PLPShell®软件的通讯。

·故障录波

PD7G共可存8组带时标的标准Comtrade格式录波记录，记录触发时刻前4个周波,触发后24个周波，共28个周波的数据，每周波32点采样。在每个采样点对所有交流输入量、开关输入量、开关输出量和保护模块进行实时采集并记录。

额定规格

选型表

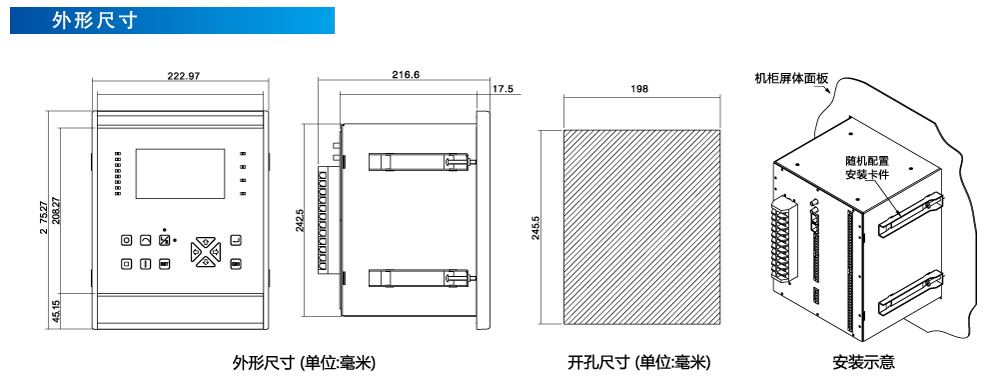

外形尺寸

端子示意图
